 KYN28A-12戶內交流金屬鎧裝中置式開關設備

            KYN28A-12戶內交流金屬鎧裝中置式開關設備系戶內金屬鎧裝抽出式開關設備(以下簡稱開關設備),系3-10kV三相交流 50Hz 單母線分段系統的成套配電裝置。主要用于發電廠,中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用,本開關設備滿足DL/T404-91,IEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能,既可配用VS1真空斷路器,又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。

使用環境條件
            a. 周圍環境空氣溫度:上限,+40℃;下限,-10℃
            b. 海拔:≤1000M
            c. 相對環境濕度:日平均相以濕度不大于95%,月平均相對濕度平均不大于90%
            d. 地震:烈度不起過8 °
            e. 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污染。
            f. 無嚴重污穢及以常性的劇烈振動,嚴酷條件下嚴酷度設計滿足1類要求。
△ 特殊工作條件:
            *在超過GB3906規定的正常的環境條件下使用時,由用戶和制造廠協商。

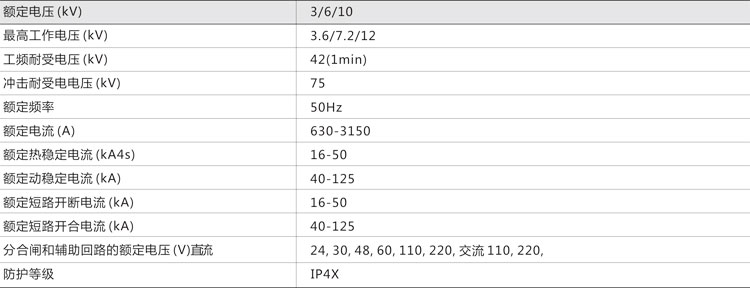

主要技術參數





結構簡介
            開關設備按GB390 6-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成,見圖1。柜體分四個單獨的隔室,外殼防護等級為IP4X,各小室和斷路器門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方
案,經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護,因此它可以背靠背組成雙重排列和靠墻安裝,提高開關設備的安全性、靈活性,減少了占地面積。

手車
            手車骨架也采用薄鋼板以CNC機床加工后組裝而成。手車與柜體絕緣配合機械聯鎖安全、可靠、靈活。根據用途不同,手車分為斷路器手車、電壓互感器手車、計量手車、隔離手車。各類手車按模數,積木式變化,同規格手車可以百分之百自由互換。手車在柜體內有斷開 位置/ 試驗位置和工作位置,每一位置都分別有定位裝置,以保證聯鎖可靠,必須按聯鎖防誤操作程序進行操作。各種手車均采用蝸輪、蝸桿搖動推進,退出,其操作輕便、靈活,適合于各種值班人員操作。手車當需要移開柜體時,用一只專用轉運車,便可以方便取出,進行各種檢查、維護;而且采用中置式,整個小車體積小,檢查、維護都極方便。斷路器手車上裝有真空斷路器及其它輔助設備。當手車用轉運車運入柜體斷路器室時,便能可靠鎖定在斷開位置/ 試 驗位置;柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后,才以有搖動推進機構,將手車推向工作位置。手車到工作位置后,推進手柄即搖不動,其對應位置顯示其所在位置,手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置,斷路器才能進行合閘;手車只有在分閘狀態,斷路器才能移動。
